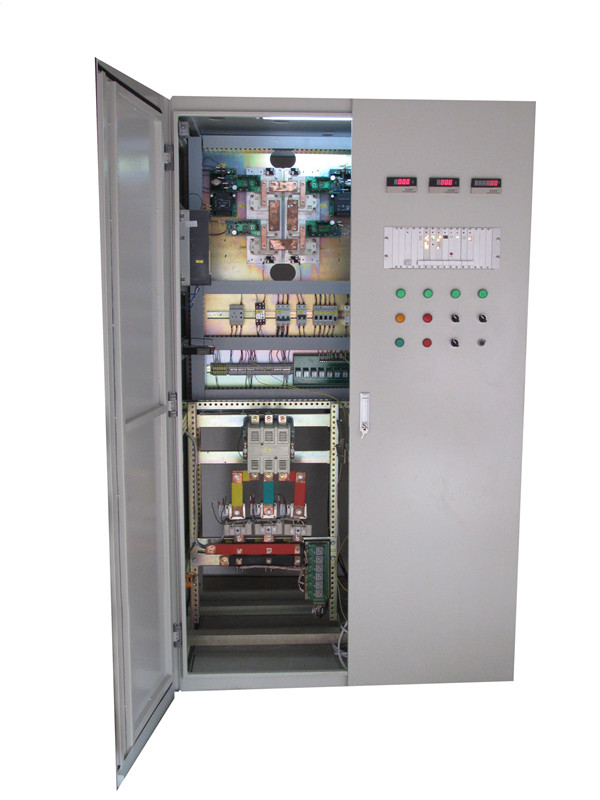

名称：160KW数字型IGBT感应加热电源
型号：KMPI160/380D30P
加热对象：轴类加热
加热性质：表面淬火
输出功率：160KW
输出频率：4～30KHz
工作制：连续运行
高频输出电压：Uh=600V
高频输出电流：Ih=280A
直流额定电压：Ud=500V
直流额定电流：Id=320A
工作频率范围：1~100kHz
电源转换效率：≥95
电源工作制：额定功率下满功率连续运行。

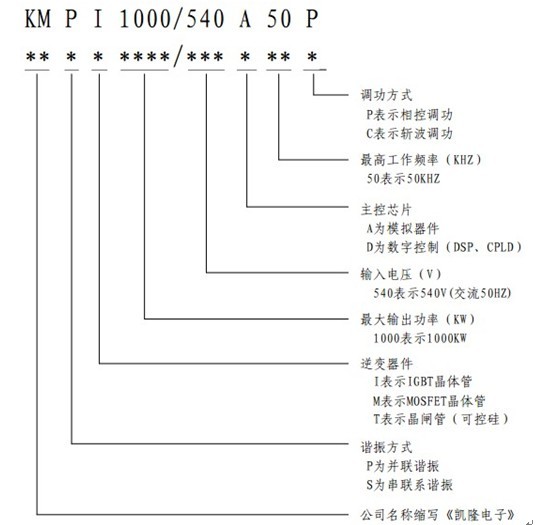

感应加热命名方法
感应加热电源的选择
在表面淬火、透热、熔炼、焊接等应用领域中，对感应加热电源提出的要求、选择方法和原则
差别比较大。同时简单介绍表面淬火中感应加热电源的电流频率和加热功率的选择。
1、 电流频率的选择
电流频率选择的基本原则是采用透入式加热，即要求电流透入深度d大于工件硬化层深度D ，
反之为传导式加热。一般情况下d和 D 的关系满足，
最佳频率为f=60000/Ds2
表1 -1 钢在8 00℃时各种频率下的电流透入深度
|
频段
|
高频
|
超音频
|
中频
|
低频
|
|
频率/KH z
|
200
|
100
|
50
|
25
|
8
|
4
|
1
|
0.5
|
0.05
|
|
d/mm
|
1.1
|
1.6
|
2.3
|
2.9
|
5.6
|
7.9
|
15.8
|
22.6
|
74
|
2、加热功率的选择
感应加热电源的功率取决于功率密度KW/cm2 即一次加热的工件表面积cm2。根据功率密度计
算所需设备容量，考虑到变压器和感应器的效率应留有1.5~ 2倍的余量。在生产实践中，通常
根据生产实践数据，选择工件所需电流频率与功率。
表2 -1 轴类零件表面淬火的比功率
|
频率/KH z
|
硬化层深/mm
|
比功率/（KW/cm2）
|
|
低值
|
最佳值
|
高值
|
|
500
|
0.4-1.1
|
1.1
|
1.6
|
1.9
|
|
1.1-2.3
|
0.5
|
0.8
|
1.2
|
|
10
|
1.5-2.3
|
1.2
|
1.6
|
2.5
|
|
2.3-3.0
|
0.8
|
1.6
|
2.3
|
|
3.0-4.0
|
0.8
|
1.6
|
2.1
|
|
3
|
2.3-3.0
|
1.6
|
2.3
|
2.6
|
|
3.0-4.0
|
0.8
|
1.6
|
2.1
|
|
4.0-5.0
|
0.8
|
1.6
|
2.1
|
|
1
|
5.0-7.0
|
0.8
|
1.6
|
1.9
|
|
7.0-9.0
|
0.8
|
1.6
|
1.9
|
桂林凯隆IGBT感应加热电源，感应加热电源功率的选择
|
